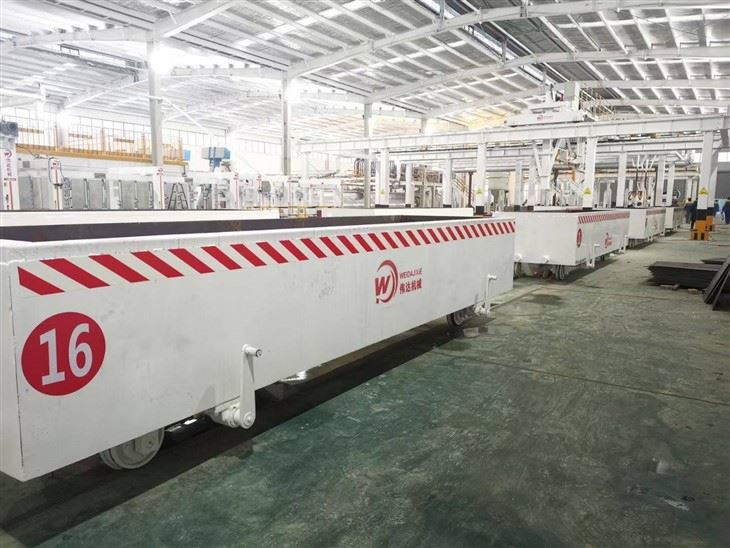

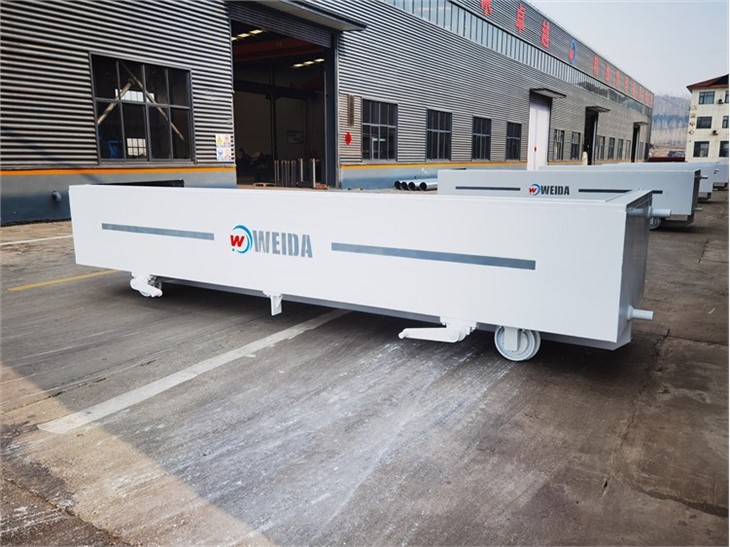

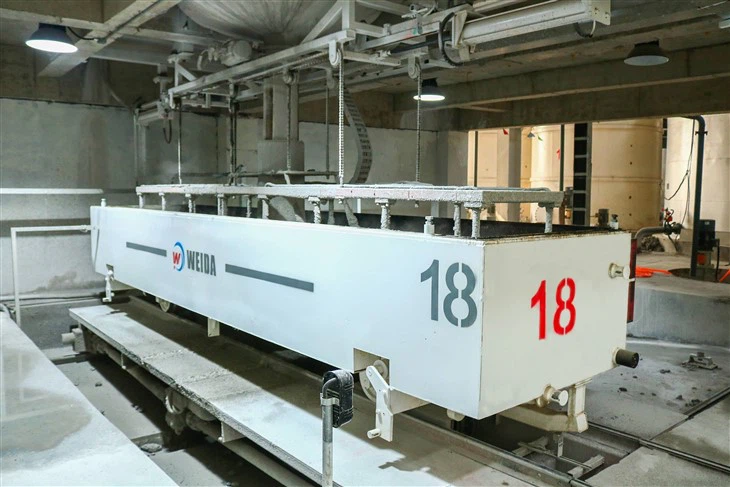

Caja de molde de bloque AAC

Tamaño mínimo de la cavidad del molde: 6080*1280*650mm;

Tamaño neto: 6.0*1.2*0.6m;

El ancho interior de la rueda es de 800 m.

Perfil principal: 150*100*6,100*100*8, tubo rectangular;

Revestimiento: placa de acero de 10 mm;

La rueda adopta un proceso de forjado de acero 45# para mejorar en gran medida las propiedades del material y prolongar la vida útil de la rueda.

El eje de la rueda está hecho de acero 45 #.

(1) Todo el proceso del marco inferior del molde está hecho de herramientas especiales, lo que garantiza la precisión dimensional y realiza la intercambiabilidad del molde;

(2)Error de planitud de la superficie de contacto del molde y del blanco Dirección de 6 m Menor o igual a 1 ㎜, dirección de 1,2 m Menor o igual a 1 ㎜, el error diagonal del molde es menor o igual a 2 ㎜. La rigidez de la matriz y la placa lateral está garantizada. La deformación de la carga no es superior a 0,5 mm/m, y el error diagonal es inferior a 0,1‰;

(3) Para garantizar la precisión del ensamblaje de sus moldes, Weida adopta el modo de ensamblaje de "fresado en bruto - acabado - ensamblaje". El taller de mecanizado está equipado con una gran fresadora de pórtico y un centro de mecanizado CNC y otros grandes equipos de mecanizado para garantizar la precisión de mecanizado del equipo.

(1) El molde adopta el modo de bloqueo del brazo basculante con resorte de mariposa, forma autoalineable de rueda de doble presión para presionar la placa lateral para garantizar el ajuste completo de la placa lateral y el molde, y prolongar al máximo la vida útil de la tira de goma de sellado en proceso de uso;

(2) El troquel adopta un diseño de pendiente de troquel de doble dibujo, lo que reduce la cantidad de desechos generados y hace que el cuerpo en blanco no caiga en ángulo y no se adhiera al troquel.
